型號：Q645F
通徑：DN50-DN500
壓力范圍：150-300LB
工作溫度：-40°~700°
閥體材質：WCB CF8 CF8M
適用介質：水、蒸汽、 油品、腐蝕性
操作方式：手輪 氣動 電動 液動

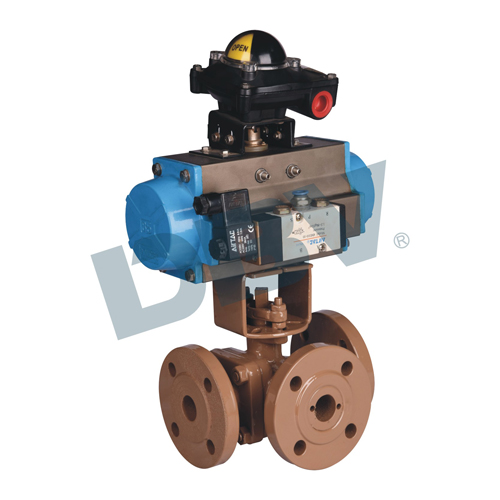

氣動三通球閥產品概述：
三通球閥適用于在-46℃ ~+200℃溫度下對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流；開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便；五種流向類型滿足不同工藝要求，可進行手動、氣動、電動控制。
三通球閥結構特點：
1、閥座可設計成四面浮動球和固定球，流態穩定，密封可靠；
2、結構可設計成側裝式和頂裝式，雙向密封設計；流向切換絕無串流；
3、防飛出閥桿設計；
4、防靜電設計；
5、兩位(開和關位置)鎖定設計
氣動三通球閥性能規范：
基本設計規范：ANSI B16.34
壓力溫度等級：ANSI B16.34、DIN3356
結構長度：ASME B16.10
連接法蘭：ASME B16.5、DIN 2543-2551
檢驗與試驗：API598、DIN3230
氣動三通球閥主要外形尺寸 :PN16/PN20/Class150
DN(mm) | NPS | L | d0 | H | H1 | 重量Weight（kg） | |
15 | 1/2 | 140 | 13 | 90 | 70 | 3 | |
20 | 3/4 | 150 | 15 | 106 | 86 | 4 | |
25 | 1 | 160 | 25 | 109 | 88 | 6 | |
32 | 11/4 | -- | 32 | 125 | 106 | 10 | |
40 | 11/2 | 210 | 38 | 149 | 132 | 14 | |
50 | 2 | 220 | 51 | 154 | 137 | 20 | |
65 | 21/2 | 250 | 64 | 189 | 162 | 25 | |
80 | 3 | 260 | 76 | 198 | 170 | 32 | |
100 | 4 | 330 | 102 | 254 | 229 | 45 | |
125 | 5 | 430 | 127 | 273 | 247 | -- | |
150 | 6 | 510 | 152 | -- | -- | -- | |
200 | 8 | 580 | 203 | -- | -- | -- | |
250 | 10 | 670 | 250 | -- | -- | -- | |
