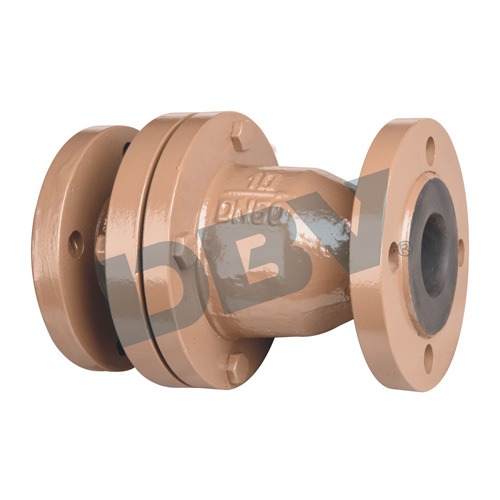

型號：H44J
通徑：DN15-DN400
壓力范圍：PN0.6-1.0MPA
工作溫度：≤80°
閥體材質：HT250 QT450 WCB CF8 CF8M
適用介質：水、空氣、油品、腐蝕性
操作方式：自動
一、H44J法蘭旋啟式襯膠止回閥產品概述
? ? ? ? H44J法蘭旋啟式襯膠止回閥***于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
? ? ? ? H44J法蘭旋啟式襯膠止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
? ? ? ? H44J法蘭旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
二、H44J法蘭旋啟式襯膠止回閥主要零部件材料表
名稱 | 材料 |
上閥體下閥體 | 灰鑄鐵/硬橡膠 |
閥瓣 | 碳鋼/軟橡膠 |
主要外形尺寸和連接尺寸 (mm) | ||||||||
公稱通徑(DN) | 公稱壓力(MPa) | 工作壓力(MPa) | L | D | D1 | Z-Φ | B | 重量(Kg) |
25 | 1 | 1 | 160 | 115 | 85 | 4-14 | 128 | 4.5 |
32 | 180 | 135 | 100 | 4-18 | 150 | 7 | ||
40 | 200 | 145 | 110 | 4-18 | 160 | 8 | ||
50 | 230 | 160 | 125 | 4-18 | 178 | 10 | ||
65 | 290 | 180 | 145 | 4-18 | 204 | 18 | ||
80 | 310 | 195 | 160 | 4-18 | 230 | 24 | ||
100 | 350 | 215 | 180 | 8-18 | 255 | 30.5 | ||
125 | 400 | 245 | 210 | 8-18 | 305 | 47.5 | ||
150 | 480 | 280 | 240 | 8-23 | 345 | 63.5 | ||
200 | 0.6 | 500 | 335 | 295 | 8-23 | 415 | 96.5 | |
250 | 0.4 | 550 | 390 | 350 | 12-23 | 495 | 144 | |
300 | 698 | 440 | 400 | 12-23 | 540 | 224 | ||
采用標準 | 設計制造： Q/JBGN03 結構長度：Q/JBGN03 法蘭：JB78(PN1.0MPa) | |||||||
