型號：D643HD673H
通徑：DN50-DN1200
壓力范圍：PN0.6~10.0MPa,150LB~1500LB
工作溫度：-40°~700°
閥體材質：WCB CF8 CF8M F51
適用介質：水、蒸汽、油品、腐蝕性
操作方式：手輪 氣動 電動 液動

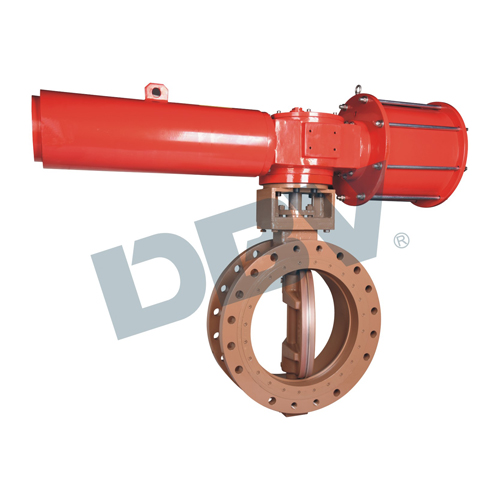

氣動雙向壓全金屬硬密封蝶閥產品概述:
D643H\D673H氣動雙向壓全金屬硬密封蝶閥結構是由引進型氣動活塞式執行器與三編心硬密封蝶閥組成，俗稱為氣動三偏心金屬密封蝶閥。閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動雙向壓全金屬硬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動雙向壓全金屬硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動雙向壓全金屬硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動雙向壓全金屬硬密封蝶閥、氣動三偏心金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
氣動雙向壓全金屬硬密封蝶閥產品特點：
（1）氣動雙向壓全金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
?。?）密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
（3）蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
?。?）大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
（5）氣動雙向壓全金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
?。?）氣動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
氣動雙向壓全金屬硬密封蝶閥技術參數：
公稱通徑DN(mm) | DN50～1000mm |
公稱壓力(MPa) | PN1.0、1.6、2.5MPa |
閥體形式 | 直通鑄造閥體 |
連接形式 | 法蘭式、對夾式 |
閥芯形式 | 蝶板式 |
密封填料 | 柔性石墨、聚四氟乙烯 |
流量特性 | 近似等百分比、直線性 |
動作范圍 | 0～90° |
泄露量Q | 符合ANSI B16.104 IV級標準 |
適用溫度 | 硬密封≤450℃ |
基本誤差 | 帶定位器：小于全行程的±2% |
回差 | 帶定位器：小于全行程的2% |
可調范圍 | 50：1 |
配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
氣動雙向壓全金屬硬密封蝶閥主要連接尺寸：
公稱壓力 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?PN0.6 | |||||||||||
DN(mm) | L | D | D1 | D2 | B | F | Z-d | M | H | H1 | H2 |
50 | 108 | 140 | 110 | 90 | 16 | 3 | 4-14 | M12 | 50 | 200 | 75 |
80 | 114 | 190 | 150 | 128 | 18 | 3 | 4-18 | M16 | 50 | 226 | 98 |
100 | 127 | 210 | 170 | 148 | 18 | 3 | 4-18 | M16 | 50 | 250 | 130 |
125 | 140 | 240 | 200 | 178 | 18 | 3 | 8-18 | M16 | 50 | 295 | 165 |
150 | 140 | 265 | 225 | 202 | 20 | 3 | 8-18 | M16 | 55 | 315 | 175 |
200 | 152 | 320 | 280 | 258 | 22 | 3 | 8-18 | M16 | 60 | 380 | 220 |
250 | 165 | 375 | 335 | 312 | 24 | 3 | 12-18 | M16 | 65 | 405 | 250 |
300 | 178 | 440 | 395 | 365 | 24 | 4 | 12-22 | M20 | 65 | 480 | 300 |
350 | 190 | 490 | 445 | 415 | 24 | 4 | 12-22 | M20 | 70 | 545 | 330 |
400 | 216 | 540 | 495 | 465 | 24 | 4 | 16-22 | M20 | 70 | 550 | 360 |
450 | 222 | 595 | 550 | 520 | 24 | 4 | 16-22 | M20 | 95 | 620 | 380 |
500 | 229 | 645 | 600 | 570 | 26 | 4 | 20-22 | M20 | 100 | 680 | 410 |
600 | 267 | 755 | 705 | 670 | 30 | 5 | 20-26 | M24 | 105 | 750 | 460 |
700 | 292 | 860 | 810 | 775 | 26 | 5 | 24-26 | M24 | 105 | 820 | 530 |
800 | 318 | 975 | 920 | 880 | 26 | 5 | 24-30 | M27 | 110 | 910 | 610 |
900 | 330 | 1075 | 1020 | 980 | 26 | 5 | 24-30 | M27 | 120 | 930 | 640 |
1000 | 410 | 1175 | 1120 | 1080 | 26 | 5 | 28-30 | M27 | 120 | 980 | 720 |
1200 | 470 | 1405 | 1340 | 1295 | 28 | 5 | 32-33 | M30 | 140 | 1220 | 820 |
1400 | 530 | 1630 | 1560 | 1510 | 32 | 5 | 36-36 | M33 | 160 | 1310 | 930 |
1600 | 600 | 1830 | 1760 | 1710 | 34 | 5 | 40-36 | M33 | 180 | 1460 | 980 |
1800 | 670 | 2045 | 1970 | 1920 | 36 | 5 | 44-39 | M36 | 180 | 1560 | 1090 |
2000 | 760 | 2265 | 2180 | 2125 | 38 | 5 | 48-42 | M39 | 190 | 1670 | 1190 |
