型號：G11W
通徑：DN15-DN400
壓力范圍：PN0.6-1.0MPA
工作溫度：≤80°
閥體材質：WCB CF8 CF8M
適用介質：水、空氣、油品、腐蝕性
操作方式：手輪 氣動 電動

描述：

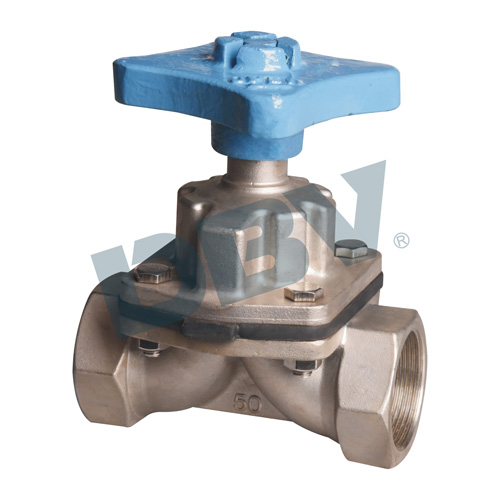

內螺紋隔膜閥用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。

隔膜閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

絲扣隔膜閥參數：

公稱通徑：DN8～DN80

公稱壓力：0.6Mpa～1.6Mpa

適用溫度：-30℃～150℃

適用介質：一般腐蝕性介質

閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼

連接方式：絲扣螺紋

設計標準：GB12239

結構長度：GB/T15188.3(N8)

法蘭標準：BS4504

試驗檢驗：BS6755

絲扣隔膜閥特性：

①隔膜可更換，維護費用低；

②沒有填料函，因此沒有外漏；

③流線型的流道，使得壓力損失?。?/p>

④彈性密封的開閉件，確保沒有內漏；

⑤閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
